■ 本系列產品制作精度髙，運行平穩,，無卡死現象,，
■ 密封的獨特設計結構，使密封的穩定性,，顯著提高,，
■ 本系列產品供料精確、均衡,，有效的控制卸料速度及流量,。
一、產品特點及用途
■ 雙路閥又稱換向閥,，是氣力輸送系統中切換物料方向的設備,。它 可使管道內物料在流動狀態下改變輸送方向而不必中斷供料和停止供氣，將物料送到兩個的選定位罝,。若將數個閥組合即可將物料送到多個選定的位置,，故操作使用十分方便。
■ 雙路閥廣泛應用于面粉,、麩糠,、淀粉、谷物,、飼料,、糖果等粉體和小顆粒類產品的加工生產中。其也廣泛應用于化工和制藥行業中,。

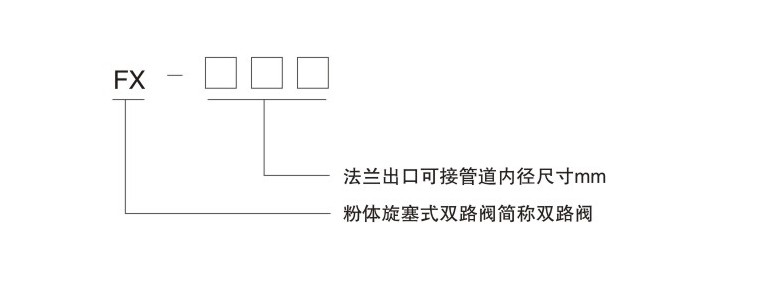

二,、產品型號的命名與含義

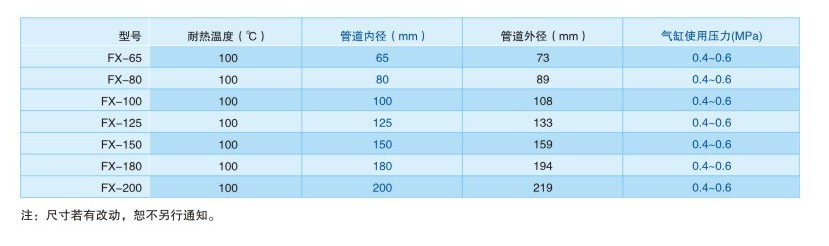

三、技術參數表

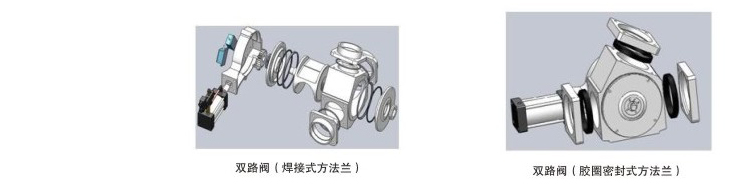

四,、結構原理
如圖所示,，閥體是設備的主體，其中間有個大圓孔，在圓孔的壁上開有三個圓形通道,，分別通向一根進料管和兩根出料管,。閥蓋由三個螺釘連接在閥體上，帶電磁閥的氣缸則固定在鋁支座上,。閥芯亦稱旋塞,，其外徑與閥體圓孔內徑配合，兩端由閥蓋上的軸承支承在閥體內并由三角形密封環和0型密封圈加以雙層密封,，因而密封性好,，工作可靠。在閥芯的一端設有齒輪與氣缸活塞桿上的齒條相嚙合,。
在閥芯中間設有一個徑向通道將進料管和一根直通出料管聯通,，另一根斜通出料管則處于關閉狀態。此時,，電磁閥斷電,，氣缸中的活塞處在上始點；當電磁閥通電,，活塞反向動作拉至下始點,，齒條便帶動齒輪和閥芯旋轉，則通道位罝被改變,，使進料管與另一根斜通出料管聯通而將原來的直通出料管關閉,。如此，只需讓電磁閥通電和斷電就可改變氣缸活塞動作達到切換物料方向之目的,。
擋銷固定在齒輪上跟著齒輪作正反轉動時分別與二只行程開關觸動,，使接在行程開關線路上的指示燈顯示物料的輸送方向。（調整氣缸行程的限位螺釘出廠時已校好,，使用時一般不需要變動）
